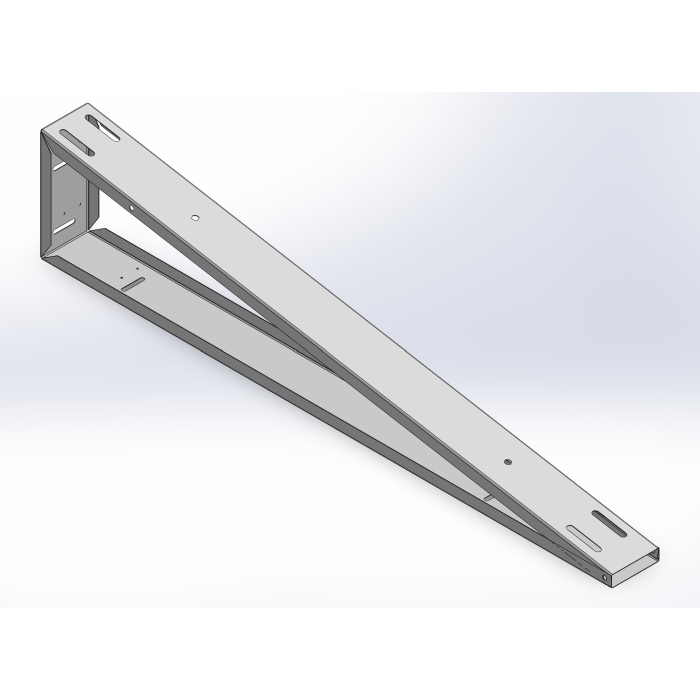

Montážní trojúhelník Magnelis 10° je určen pro instalaci fotovoltaických panelů na ploché střechy. Díky univerzálnímu provedení umožňuje montáž panelů jak v orientaci na jih, tak i v konfiguraci východ–západ (V-Z), která efektivně využívá dostupnou plochu střechy a zajišťuje rovnoměrnější výrobu elektrické energie během celého dne.
Konstrukce je vyrobena z vysokopevnostní konstrukční oceli S350GD s antikorozní povrchovou úpravou Magnelis® ZM310, která poskytuje výrazně vyšší odolnost proti korozi než běžně pozinkované konstrukce. Díky skládanému provedení zabírá při přepravě minimum prostoru, snižuje náklady na logistiku a zároveň umožňuje rychlou a jednoduchou montáž přímo na místě instalace.

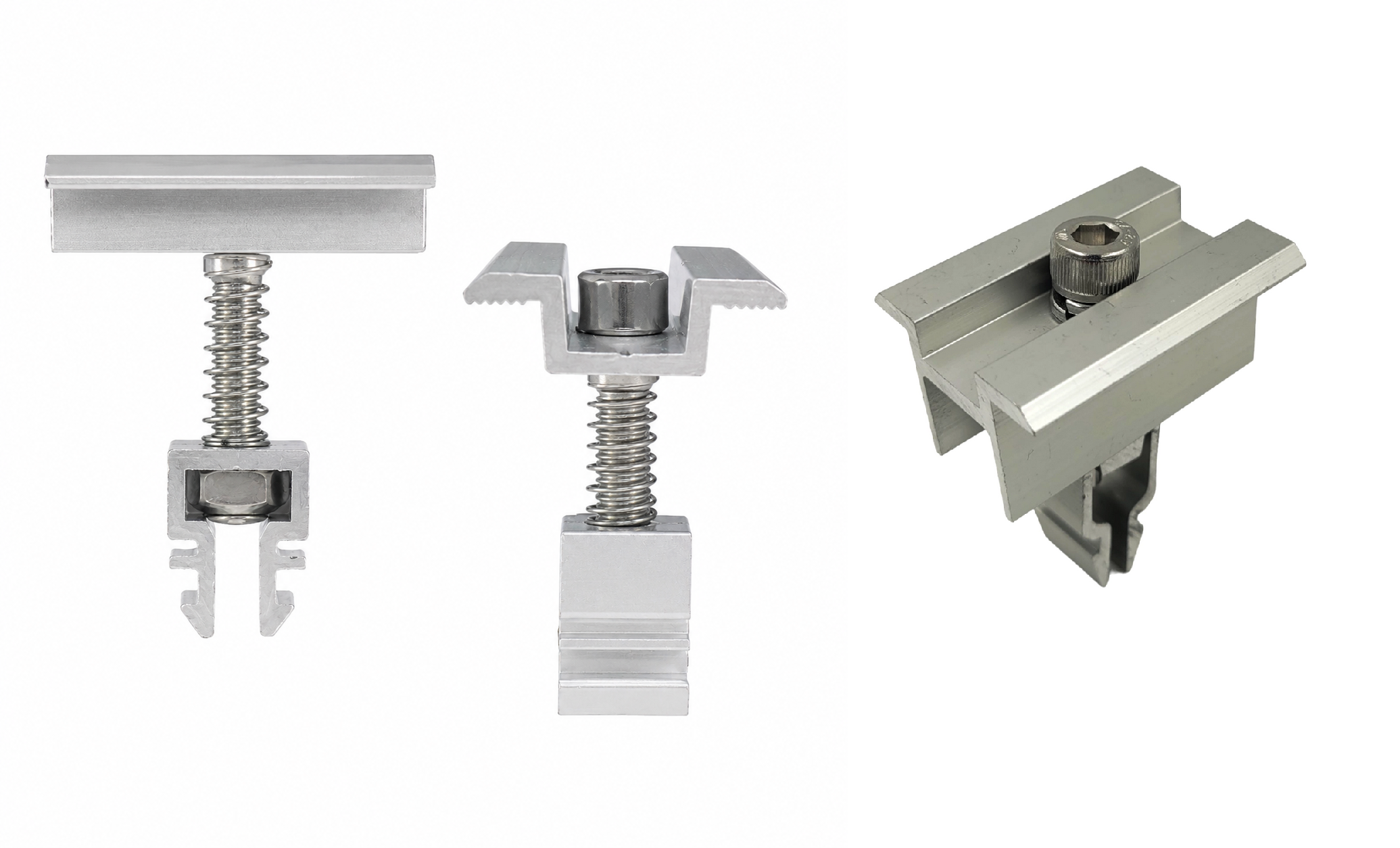

Součástí konstrukce je lyžina o délce 1279 mm s roztečí montážních otvorů 700 mm pro instalaci krajových i středových úchytů. Díky tomu je montážní trojúhelník kompatibilní s většinou běžně prodávaných fotovoltaických panelů různých výrobců a není omezen pouze na jeden konkrétní rozměr panelu.

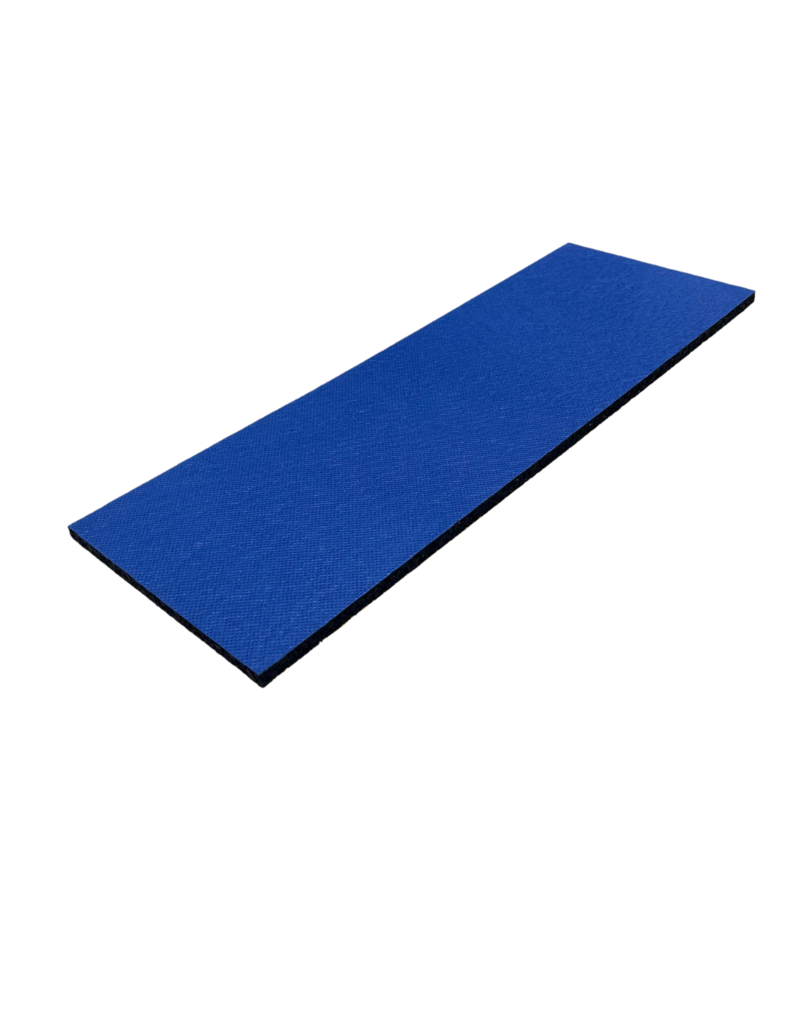

Montážní trojúhelník lze použít jako mechanicky kotvený systém i jako zátěžovou konstrukci pro ploché střechy. Pro ochranu hydroizolace doporučujeme použití pryžových podložek s geotextilií a vhodně navrženou betonovou zátěž dle statického posouzení.
Montážní trojúhelník je vyroben z konstrukční oceli S350GD s antikorozní povrchovou úpravou Magnelis® ZM310, která poskytuje dlouhodobou ochranu proti korozi i v náročných venkovních podmínkách. Ve srovnání s běžně pozinkovanou ocelí nabízí Magnelis vyšší odolnost proti povětrnostním vlivům i korozi v místech řezů a hran.
Pro kompletní montáž doporučujeme:
Veškeré kompatibilní příslušenství naleznete v souvisejících produktech.
Pro snížení nákladů na dopravu je konstrukce dodávána v rozloženém stavu. Montáž je rychlá a intuitivní – po přehnutí do požadovaného sklonu se konstrukce jednoduše zajistí spojovacím materiálem a je připravena k instalaci.
